Wenzel · Modelo LH

Serie LH

Máquina de puente de alta exactitud

Solicitar cotización Ver toda la gama Wenzel
CMM de puente Wenzel serie LH

La serie LH de máquinas de medición por coordenadas de puente está diseñada para medir piezas manufacturadas pequeñas, medianas y grandes. Va equipada con baleros de aire en todos los ejes, lo que da un movimiento sin fricción y una operación sin desgaste.

La mesa, la guía transversal del eje X y la columna del eje Z son de granito oscuro. Al ser el mismo material en todos los ejes, se asegura la estabilidad térmica del conjunto. El sistema de guía del eje Y está integrado en la propia mesa.

El contrabalance del eje Z se obtiene con un cilindro neumático, que permite situar el eje Z en cualquier posición. La mesa cumple el acabado y las especificaciones de la norma DIN 876/0, y los ejes X e Y llevan cubiertas protectoras.

Precisión

3 niveles dentro de la misma serie

Standard

Sistema de medición para laboratorio.

Premium

Mayor énfasis en el desempeño y la exactitud.

Premium Select

Alta velocidad y gran exactitud.

Datos técnicos

28 configuraciones en 6 subseries

CMM Wenzel serie LH-M LH-M Volúmenes medianos y grandes, de 1000 a 1500 mm en X. 6 modelos
Rango de temperatura
PS 19–21 °C · P·S 18–22 °C · EXT 16–26 °C · HTR 15–36 °C (opcional)
Modelos de la subserie LH-M
Modelo Volumen de medición (X × Y × Z) Exactitud EL,MPE
LH 108 1000 x 1200–3000 x 800 mm 1.0 + L/450 µm a 1.9 + L/350 µm
LH 1010 1000 x 1200–3000 x 1000 mm 1.1 + L/450 µm a 2.1 + L/350 µm
LH 128 1200 x 1200–3000 x 800 mm 1.1 + L/450 µm a 2.1 + L/350 µm
LH 1210 1200 x 1200–3000 x 1000 mm 1.2 + L/450 µm a 2.3 + L/350 µm
LH 158 1500 x 1600–3000 x 800 mm 1.5 + L/450 µm a 2.4 + L/350 µm
LH 1510 1500 x 1600–3000 x 1000 mm 1.7 + L/450 µm a 2.6 + L/350 µm

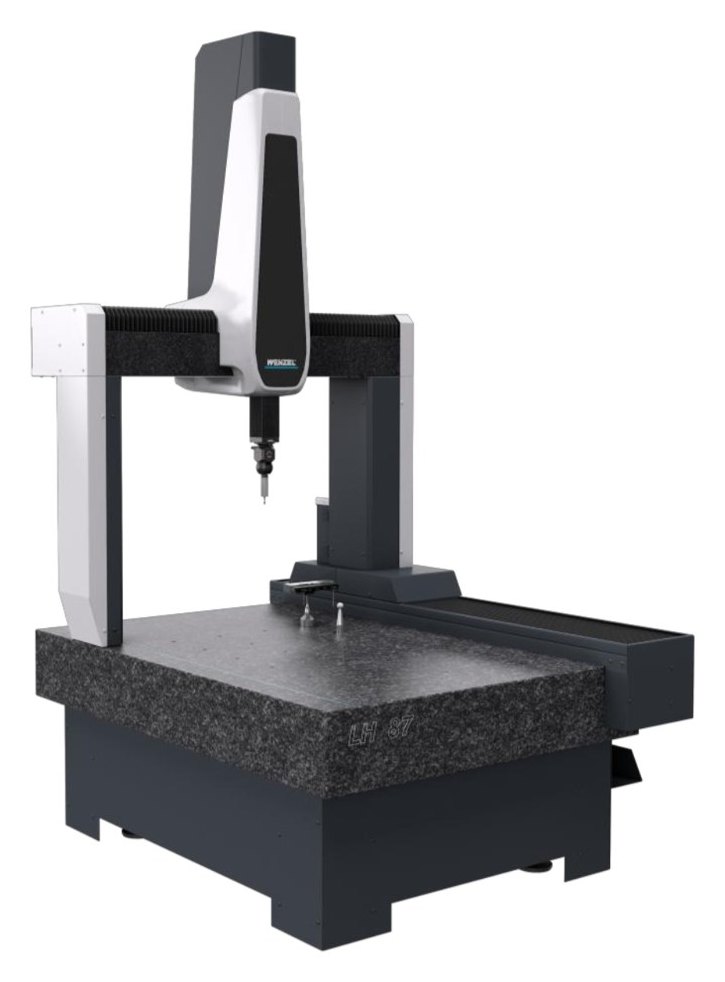

CMM Wenzel serie LH-S LH-S Volúmenes compactos, de 650 a 1000 mm en X. 9 modelos
Rango de temperatura
PS 19–21 °C · P·S 18–22 °C · EXT 16–26 °C · HTR 15–36 °C (opcional)
Modelos de la subserie LH-S
Modelo Volumen de medición (X × Y × Z) Exactitud EL,MPE
LH 64 650 x 750–2000 x 400 mm 0.7 + L/450 µm a 1.7 + L/350 µm
LH 65 650 x 750–2000 x 500 mm 0.8 + L/450 µm a 1.7 + L/350 µm
LH 67 650 x 750–2000 x 700 mm 0.8 + L/450 µm a 1.7 + L/350 µm
LH 84 800 x 1000–2000 x 400 mm 0.7 + L/450 µm a 1.7 + L/350 µm
LH 85 800 x 1000–2000 x 500 mm 0.8 + L/450 µm a 1.7 + L/350 µm
LH 87 800 x 1000–2000 x 700 mm 0.8 + L/450 µm a 1.7 + L/350 µm
LH 104 1000 x 1000–2000 x 400 mm 0.9 + L/450 µm a 1.8 + L/350 µm
LH 105 1000 x 1000–2000 x 500 mm 0.9 + L/450 µm a 1.8 + L/350 µm
LH 107 1000 x 1000–2000 x 700 mm 1.0 + L/450 µm a 1.9 + L/350 µm

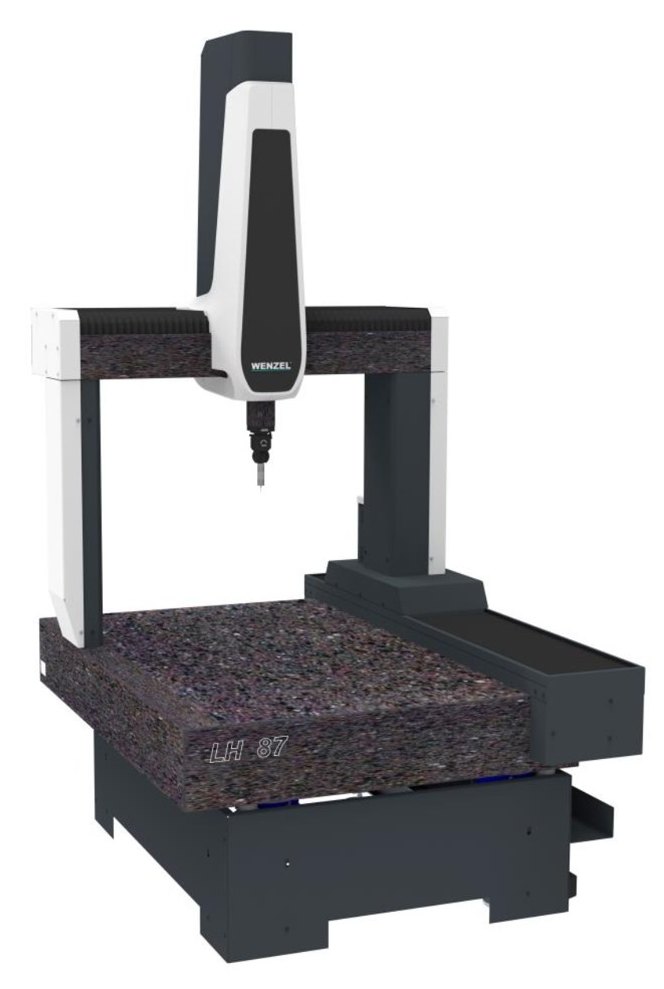

CMM Wenzel serie LH-S XTR LH-S XTR Misma gama compacta, para taller: un solo rango de temperatura, de 16 a 26 °C. 9 modelos
Rango de temperatura
16–26 °C (rango único XTR)
Modelos de la subserie LH-S XTR
Modelo Volumen de medición (X × Y × Z) Exactitud EL,MPE
LH 64 XTR 650 x 750–2000 x 400 mm 1.8 + L/200 µm a 2.3 + L/200 µm
LH 65 XTR 650 x 750–2000 x 500 mm 1.8 + L/200 µm a 2.3 + L/200 µm
LH 67 XTR 650 x 750–2000 x 700 mm 1.8 + L/200 µm a 2.3 + L/200 µm
LH 84 XTR 800 x 1000–2000 x 400 mm 1.8 + L/200 µm a 2.3 + L/200 µm
LH 85 XTR 800 x 1000–2000 x 500 mm 1.8 + L/200 µm a 2.3 + L/200 µm
LH 87 XTR 800 x 1000–2000 x 700 mm 1.8 + L/200 µm a 2.3 + L/200 µm
LH 104 XTR 1000 x 1000–2000 x 400 mm 1.9 + L/200 µm a 2.4 + L/200 µm
LH 105 XTR 1000 x 1000–2000 x 500 mm 1.9 + L/200 µm a 2.4 + L/200 µm
LH 107 XTR 1000 x 1000–2000 x 700 mm 2.0 + L/200 µm a 2.5 + L/200 µm

Versión única, con compensación de temperatura automática opcional. Mejor caso con palpador SP25M; peor caso con TP20.

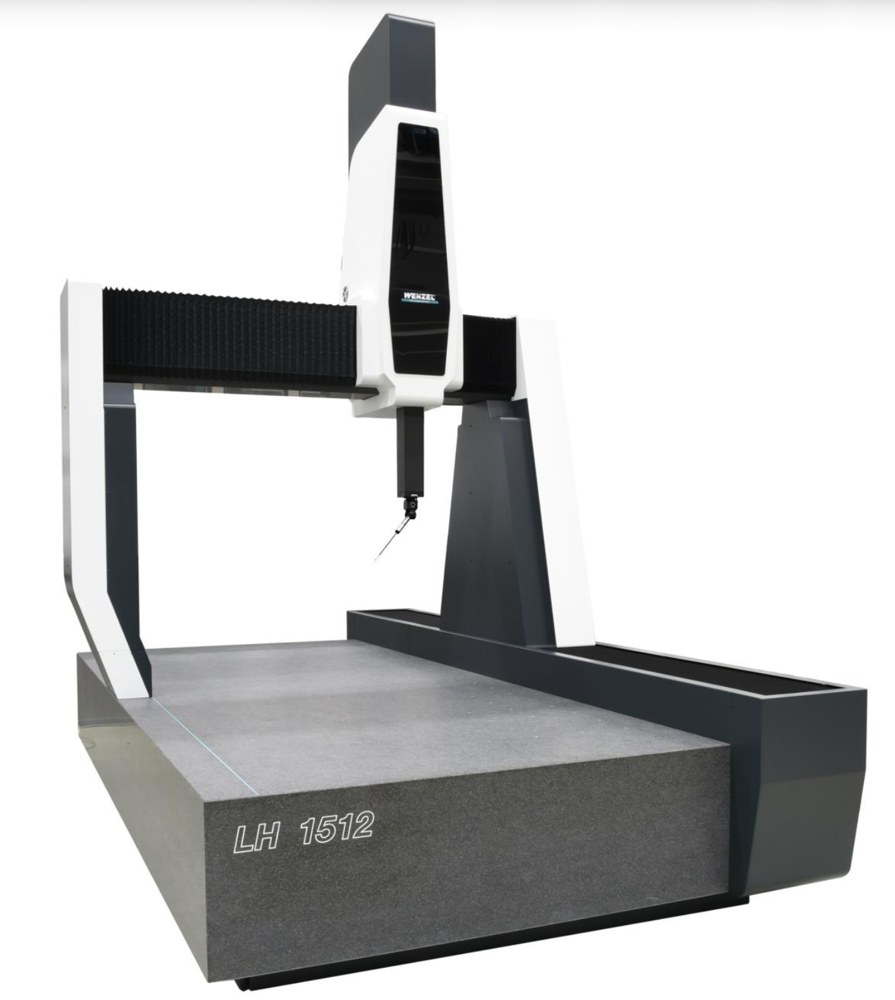

CMM Wenzel LH 1512 LH 1512 Puente de gran volumen, hasta 3000 mm en Y. 1 modelo
Rango de temperatura
PS 19–21 °C · P·S 18–22 °C
Modelos de la subserie LH 1512
Modelo Volumen de medición (X × Y × Z) Exactitud EL,MPE
LH 1512 1500 x 2000–3000 x 1200 mm 1.7 + L/450 µm a 2.8 + L/350 µm

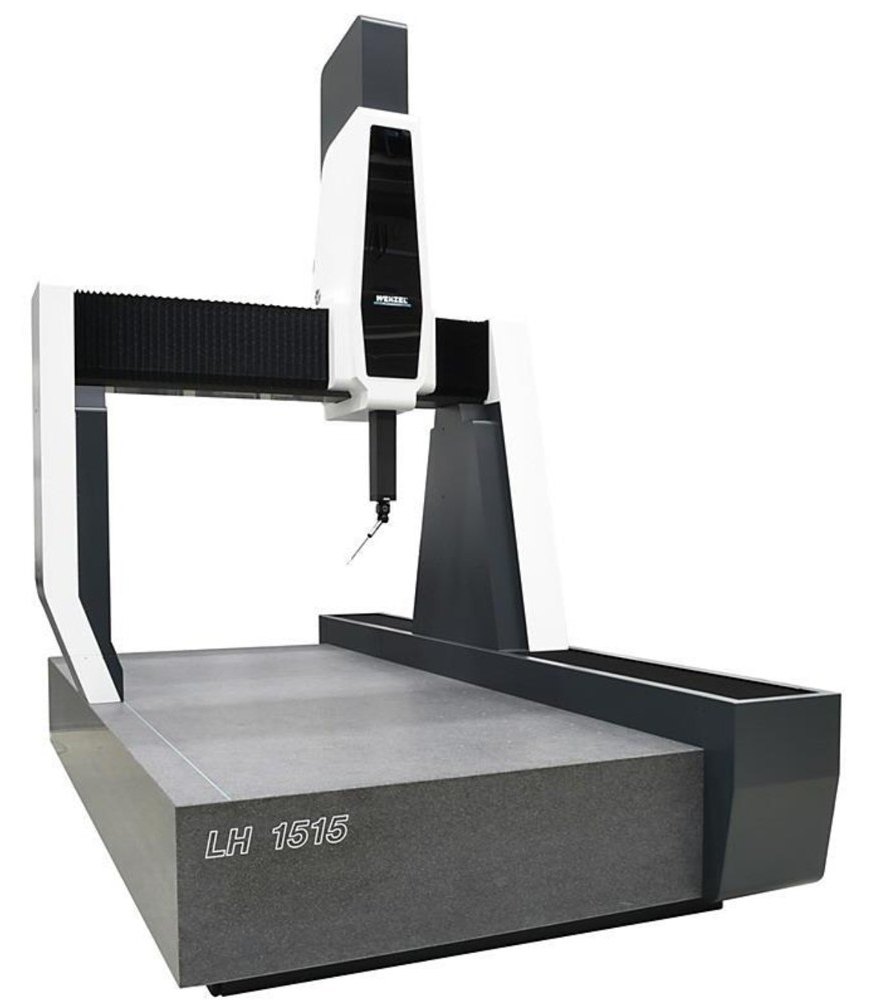

CMM Wenzel LH 1515 P LH 1515 P Puente de gran volumen, hasta 4000 mm en Y y 1500 mm en Z. 1 modelo
Rango de temperatura
PS 19–21 °C · P·S 18–22 °C
Modelos de la subserie LH 1515 P
Modelo Volumen de medición (X × Y × Z) Exactitud EL,MPE
LH 1515 P 1500 x 2000–4000 x 1500 mm 2.3 + L/450 µm a 3.3 + L/350 µm

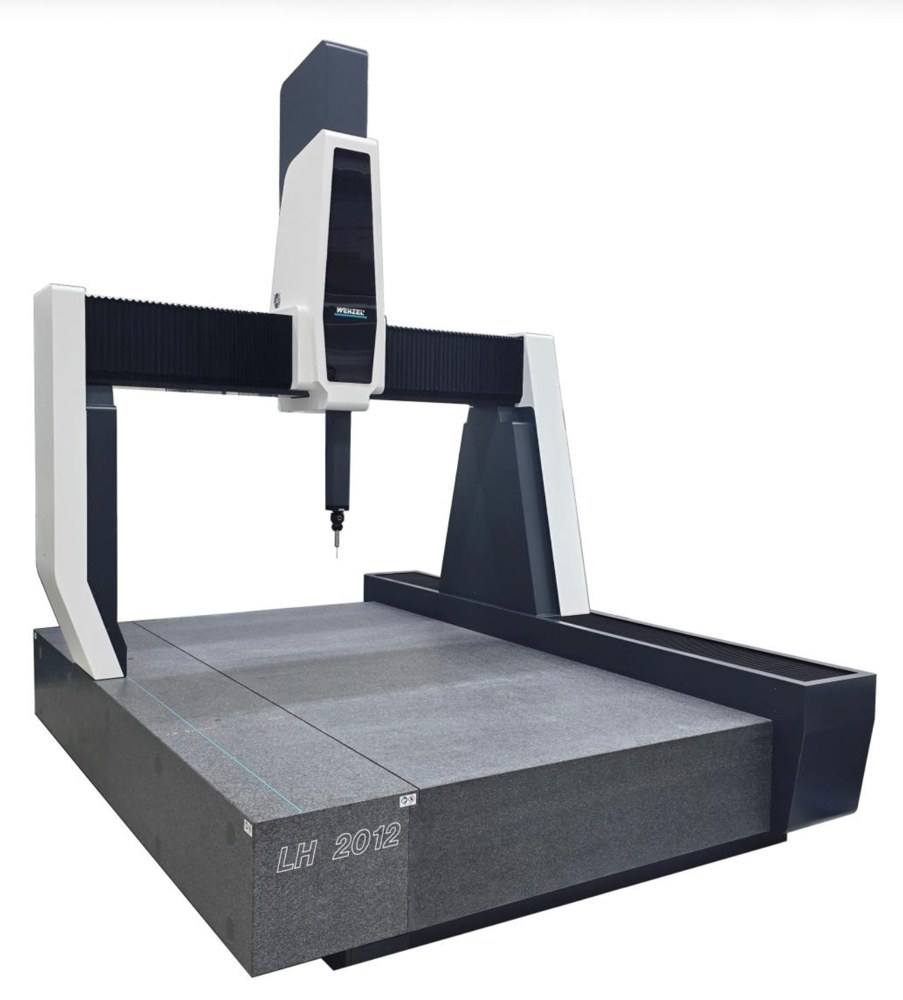

CMM Wenzel LH 2012 P y LH 2015 P LH 2012 P / LH 2015 P Los mayores de la gama: 2000 mm en X y hasta 4000 mm en Y. 2 modelos
Rango de temperatura
Premium / Standard 18–22 °C
Modelos de la subserie LH 2012 P / LH 2015 P
Modelo Volumen de medición (X × Y × Z) Exactitud EL,MPE
LH 2012 P 2000 x 2500–4000 x 1200 mm 2.9 + L/400 µm a 3.7 + L/350 µm
LH 2015 P 2000 x 2500–4000 x 1500 mm 3.2 + L/400 µm a 4.0 + L/350 µm

No disponen de versión Premium-Select. El eje X es fijo, con viga de acoplamiento en placa base (carga máxima 100 kg; no es superficie de medición).

PS = Premium-Select · P = Premium · S = Standard. Mejor caso: PS con palpador SP25M. Peor caso: Standard con TP20.
