Medición portable
Medición por coordenadas sin máquina: una cámara y un lápiz de luz. Usted lleva el equipo a la pieza —una estructura soldada, un molde, un ala— en lugar de llevar la pieza a un cuarto de metrología.
Cámara y lápiz de luz

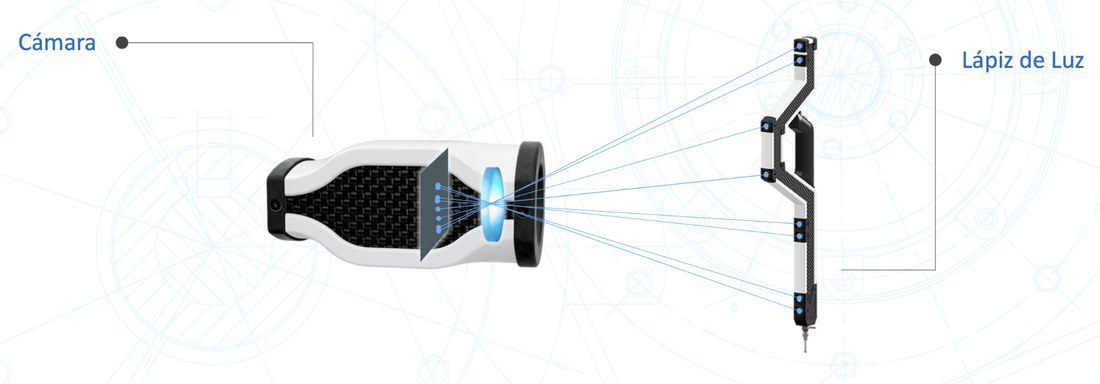

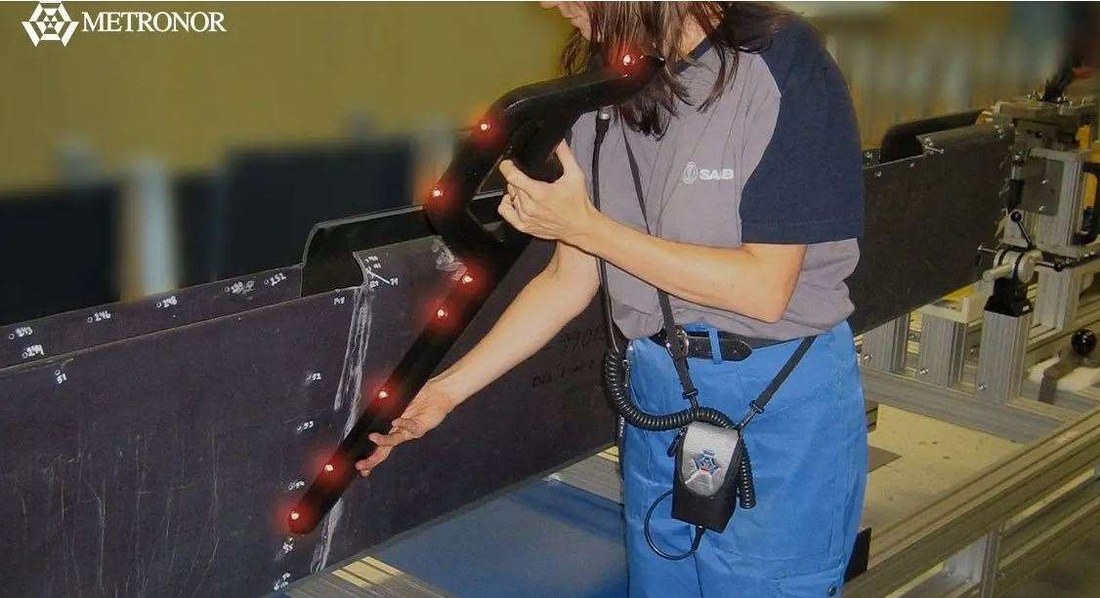

El sistema son dos piezas: una cámara que detecta luz infrarroja, y un lápiz de luz (stylus) con un patrón de LED. Usted apoya la punta del lápiz en el punto que quiere medir y la cámara hace el resto.
2 configuraciones

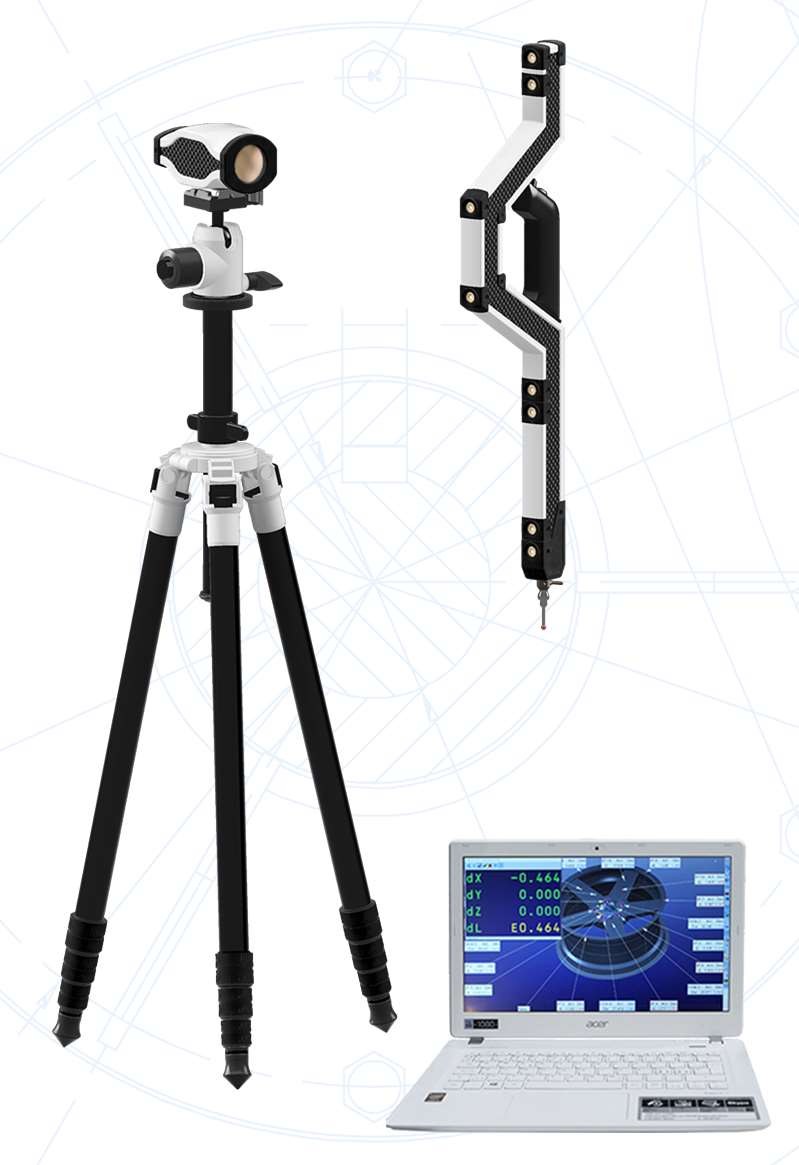

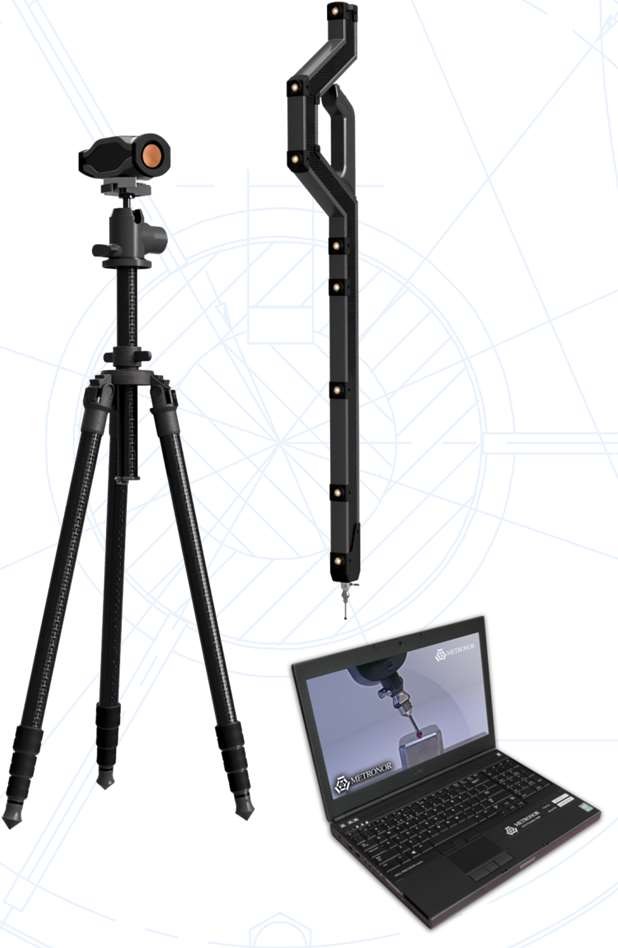

Una sola cámara sobre trípode, el lápiz de luz y el software. Es el equipo completo en dos maletas: llega, se monta y empieza a medir.
Mide hasta 25 m de distancia, con 60 µm de exactitud en 3D y 20 µm en el plano de la cámara.

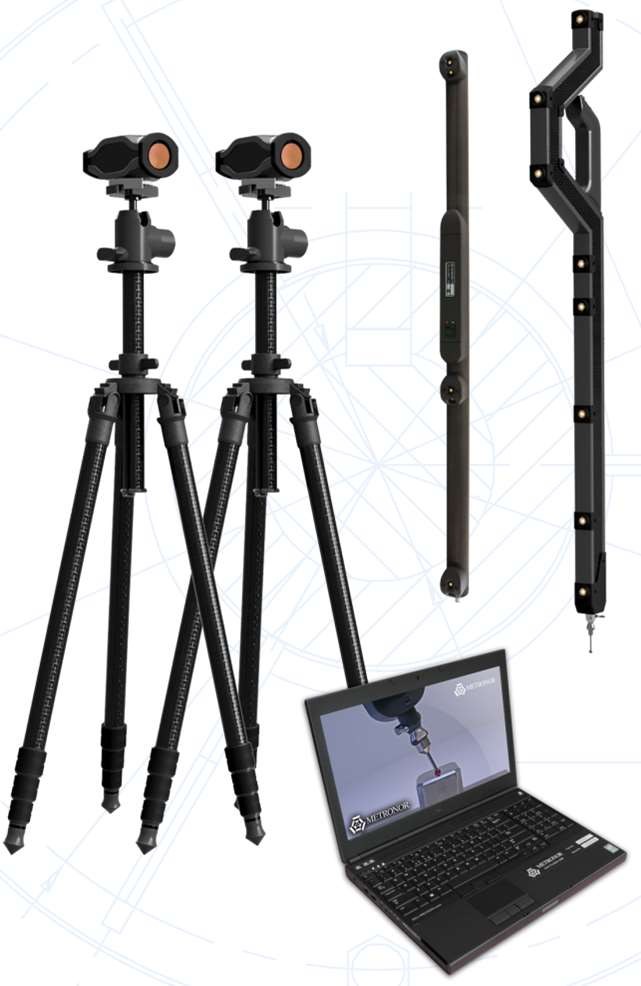

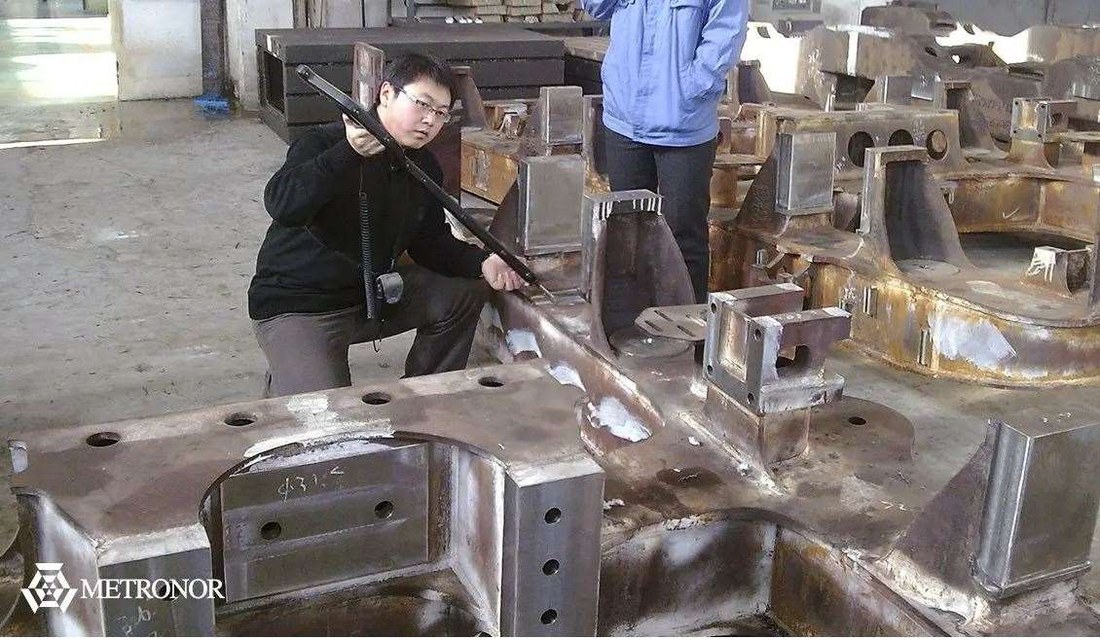

Dos cámaras separadas entre 2 y 8 m. Al ver el mismo punto desde dos ángulos, el sistema triangula y la exactitud sube a 20 µm en 3D, tres veces mejor que con una sola cámara.
Es la configuración que habilita alineación y seguimiento, y la mínima para agregar el escáner M-Scan 120.
6 características
| Característica | SOLO | DUO |
|---|---|---|
| Distancia máx. de medición | 25 m | 15 m |
| Exactitud en 3D | 60 µm | 20 µm |
| Exactitud en 2D (plano de la cámara) | 20 µm | — |

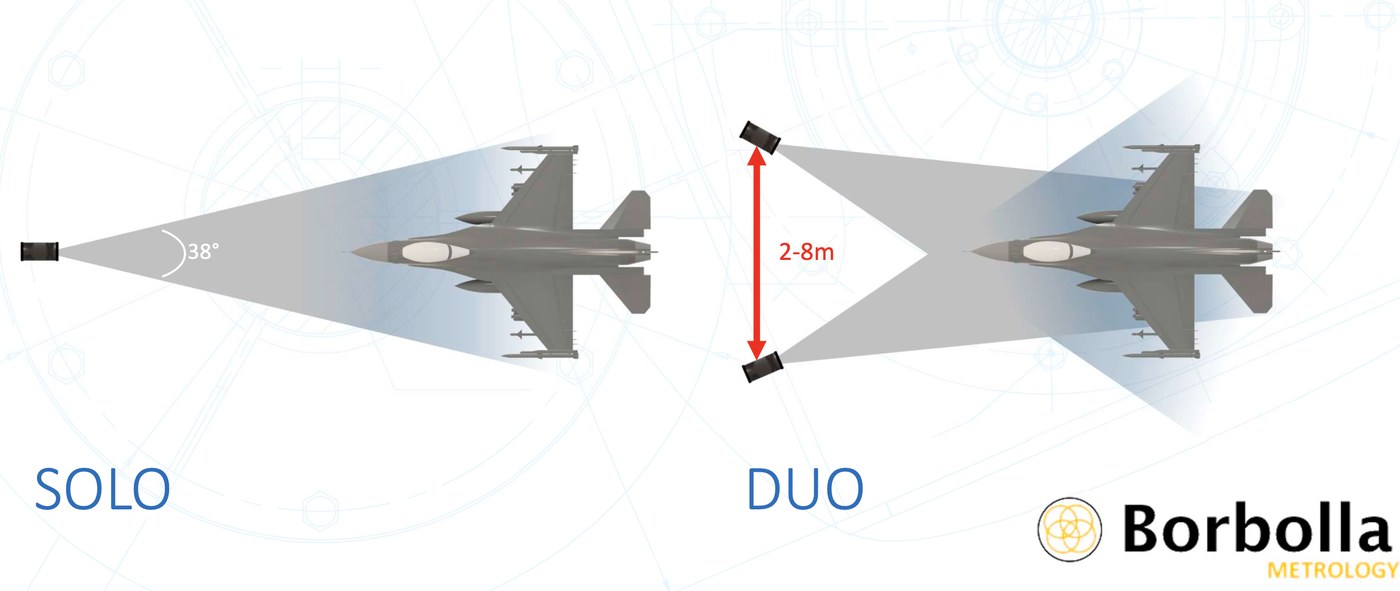

| Campo de visión | 32 x 38° | 32 x 38° |
| Número de cámaras | 1 | 2, separadas de 2 a 8 m |
| Alineación y seguimiento | No | Sí |
5 accesorios

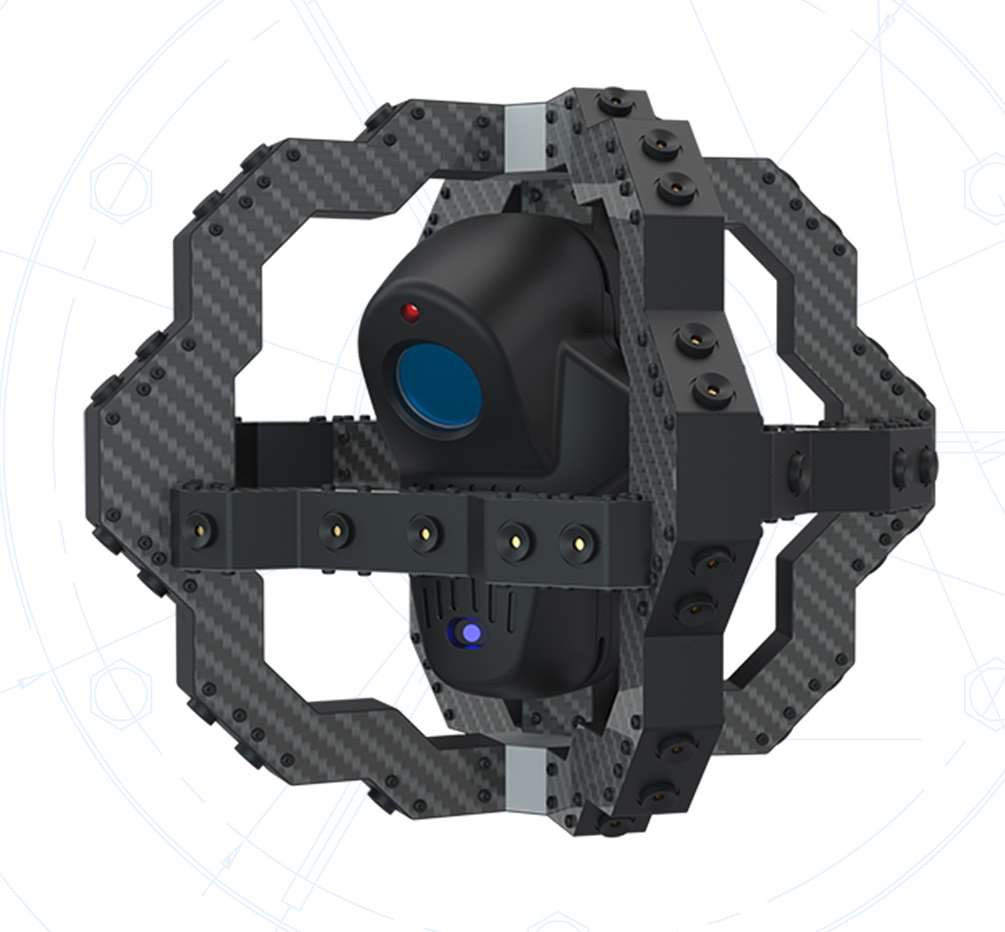

Convierte el sistema en un escáner sin contacto: se mueve libre por el volumen de medición, sin marcadores, referencias ni etiquetas pegadas sobre la pieza.
Requiere DUO o superior: necesita al menos dos cámaras para ubicarse.

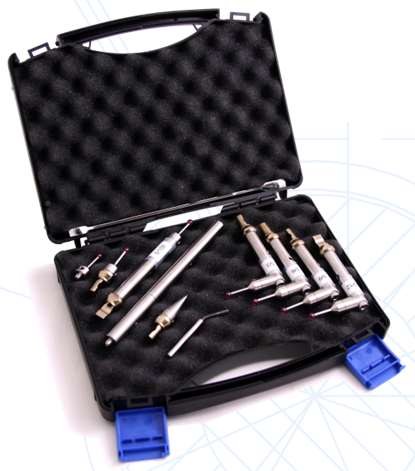

Un maletín con palpadores y extensiones en ángulo para llegar a lo que no está a la vista: por dentro de la pieza o detrás de ella. Se pueden fabricar palpadores a la medida de una geometría concreta.
El propio lápiz de luz sirve de extensión: se apagan los LED más cercanos al palpador y el alcance crece.

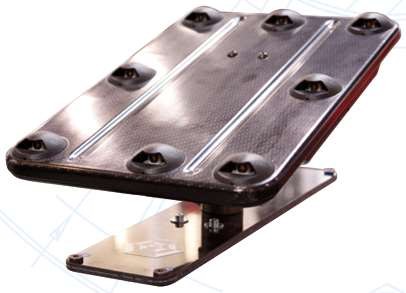

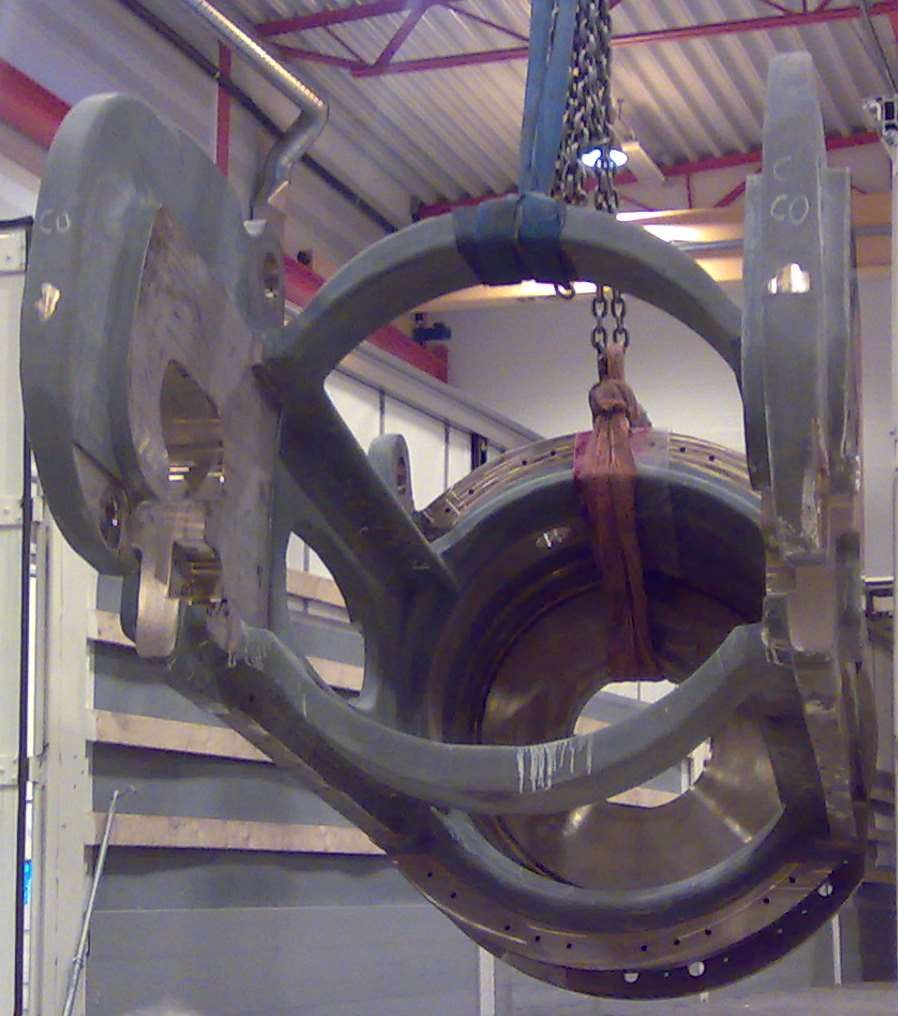

Una placa con LED que se fija a la pieza o a la máquina para alinearlas entre sí: dos máquinas una respecto de otra, piezas de ensamble grandes, o una pieza en bruto antes de maquinarla.
Funciona con SOLO y con DUO.

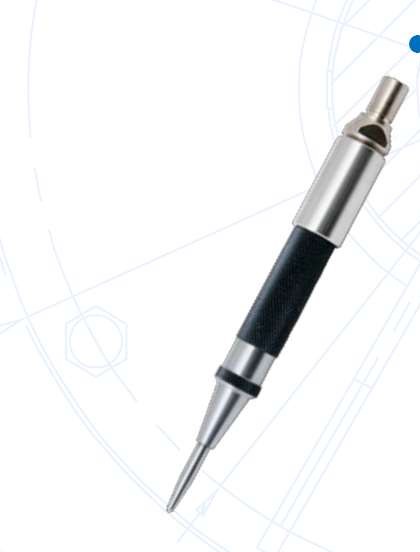

Calcula la alineación virtual y luego deja la marca física donde corresponde: puntos cero y posiciones específicas, marcadas sobre la pieza real para quien la va a maquinar o ensamblar.
Funciona con SOLO y con DUO.

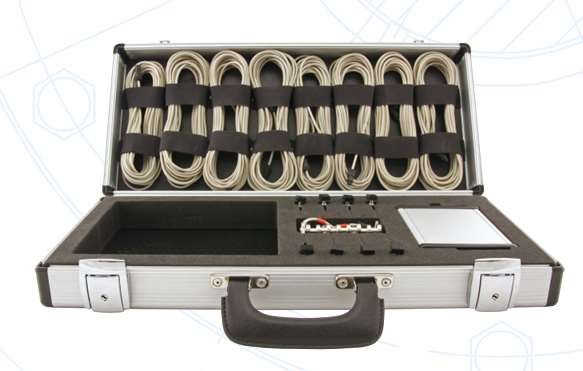

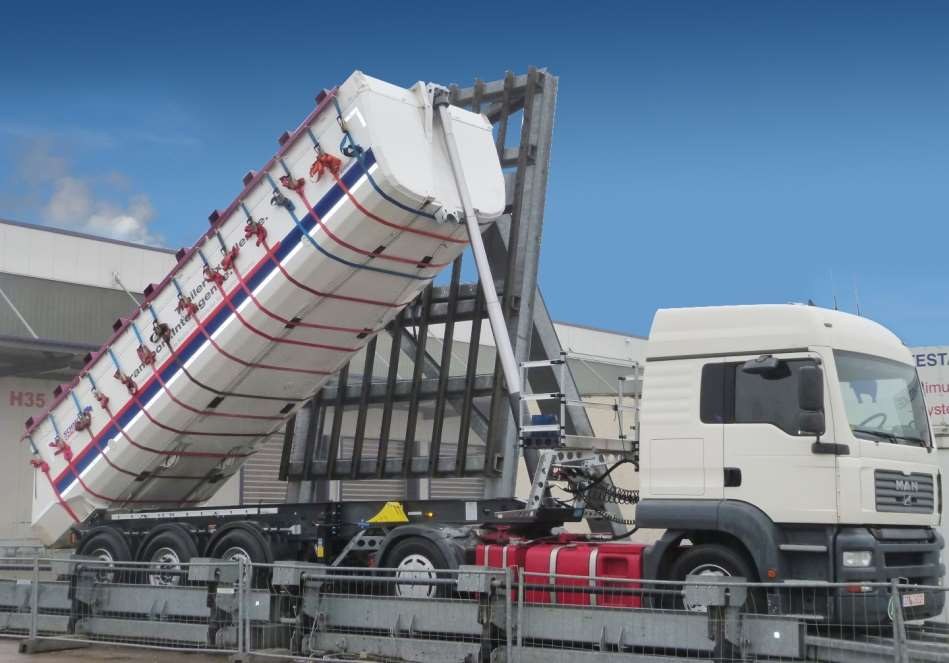

Un maletín de LED que se colocan sobre lo que se mueve, para seguir el movimiento en el tiempo: piezas, robots, máquinas, o la deformación de una estructura bajo carga.
Exclusivo de la línea DUO.
4 casos
Díganos el tamaño de la pieza y la tolerancia que le exigen, y le decimos si le toca SOLO o DUO, y con qué complementos.
