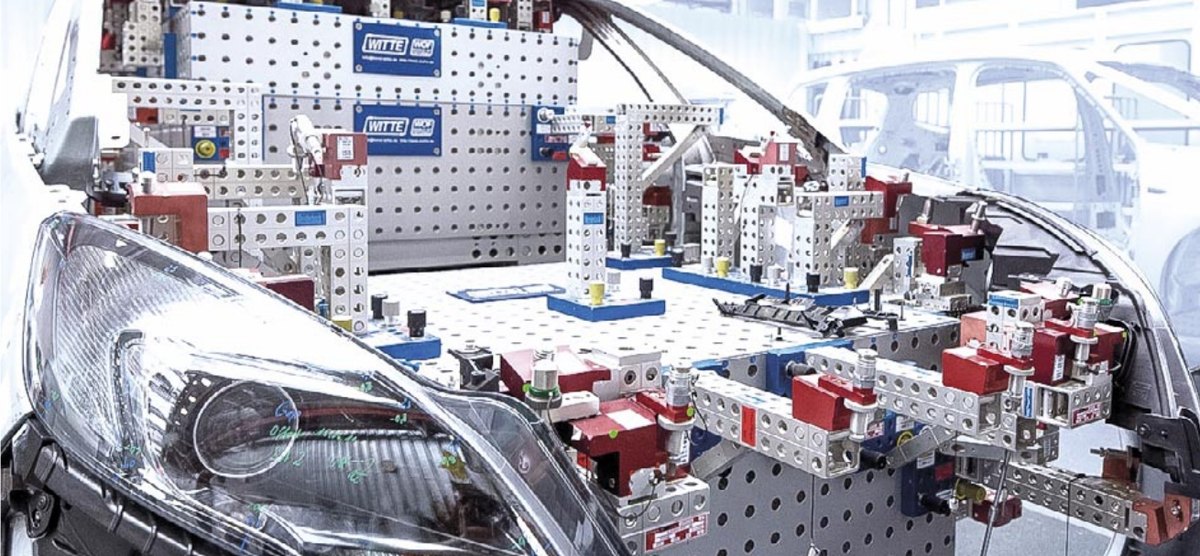

Fixtures Alufix
Fixtures modulares de aluminio para medición y verificación. Se arman como bloques, se desarman cuando cambia la pieza, y los mismos elementos sirven para el siguiente montaje: nada se queda guardado esperando un número de parte que ya no se produce.

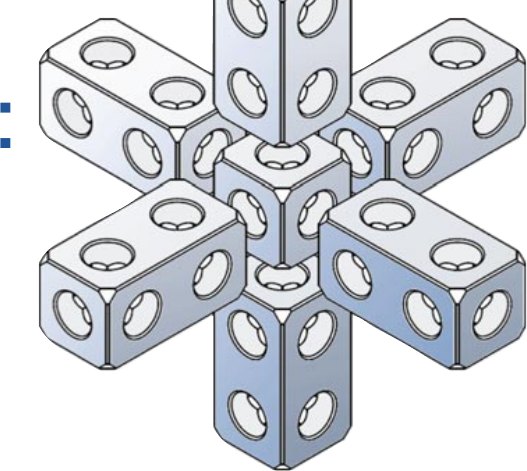

El elemento básico de ALUFIX es un cubo con barreno pasante en las seis caras, chaflán en todas las aristas y bisel en todas las esquinas. Todos los demás elementos son ese cubo multiplicado.
Cada barreno sirve para las dos cosas a la vez: posicionar y fijar. Por eso la retícula se mantiene exacta en todas direcciones y a través de cualquier número de uniones, que es lo que permite que un fixture armado se pueda medir y repetir.

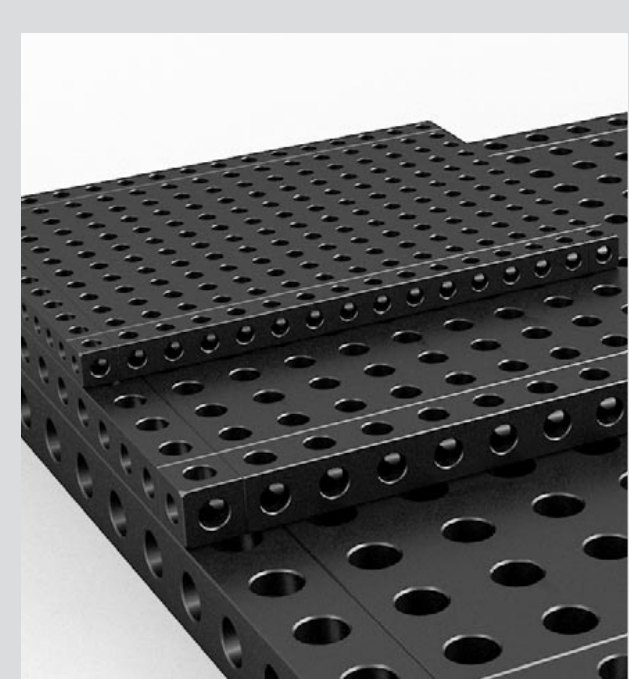

Sobre una placa base se arma el fixture completo, con toda la superficie disponible; para estructuras grandes se usan barras y puntales en lugar de placa.
Hay dos versiones de placa: la Classic, con barrenos en las seis caras, y la de retícula Eco, con barrenos solo en la cara superior. Vienen en los tamaños 16, 25 y 40.
4 sistemas
El tamaño se elige por la pieza. Los cuatro se combinan entre sí, así que un fixture puede llevar una base grande y detalle fino donde haga falta.
| Sistema | Retícula | Barreno | Para qué |
|---|---|---|---|
| AF 16 | 16 mm | ø 8 mm | Sujeción y medición óptica de piezas pequeñas |
| AF 25 | 25 mm | ø 12,5 mm | Fixtures de piezas sueltas, chicas a medianas |
| AF 40 | 40 mm | ø 20 mm | Fixtures medianos y grandes: ensambles, meisterbocks |
| AF 50 | 50 mm | — | Soporte de piezas grandes y pesadas |
3 versiones
Es el mismo sistema; cambia el aluminio y con él el precio.
Aluminio de alta resistencia.
Aluminio de resistencia media.
Las barras, con lo mejor de las dos.
5 grupos

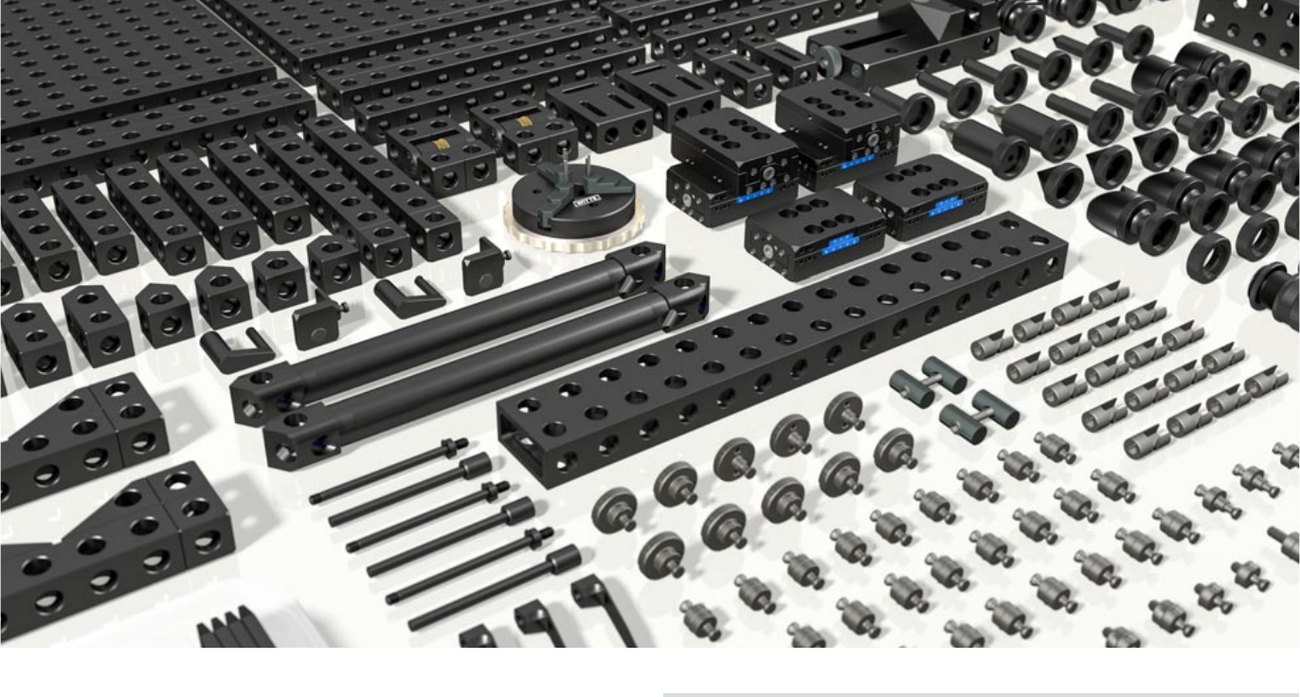

Cinco grupos de elementos. Con ellos se arman fixtures de medición, de sujeción, calibres de verificación, fixtures de ensamble y soldadura, meisterbocks y estructuras de soporte.
La estructura.
Mueven el punto de apoyo.
Tocan la pieza.
La detienen.
Unen todo lo anterior.
8 juegos

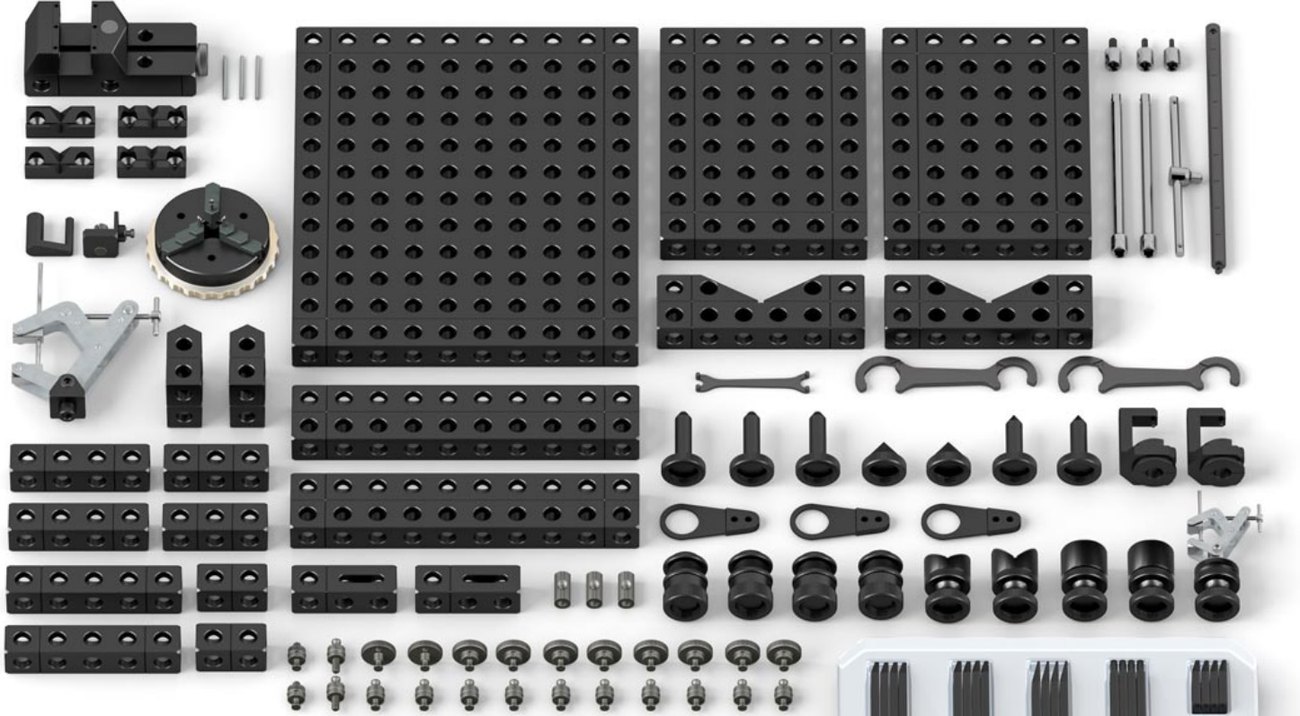

Los juegos básicos traen ya la combinación que funciona, en maletín o caja con inserto. Se empieza con uno y se amplía con piezas sueltas conforme aparecen las piezas nuevas.
| Juego | Sistema | Piezas | Peso |
|---|---|---|---|
| Juego básico para máquinas de medición | AF 25 | 23 | 9,8 kg |
| Starter-Set | AF 25 | 46 | — |
| Juego básico medio | AF 16 | 75 | 2,3 kg |
| Basic Set 1 | AF 25 | 67 | 4,5 kg |
| Basic Set 2 | AF 25 | 103 | 5,9 kg |
| Basic Set 3 | AF 25 | 105 | 12,6 kg |
| Basic Set 4 | AF 25 | 228 | 15,5 kg |
| Basic Set 5 | AF 25 | 344 | 29,3 kg |
Clave 282446B-1

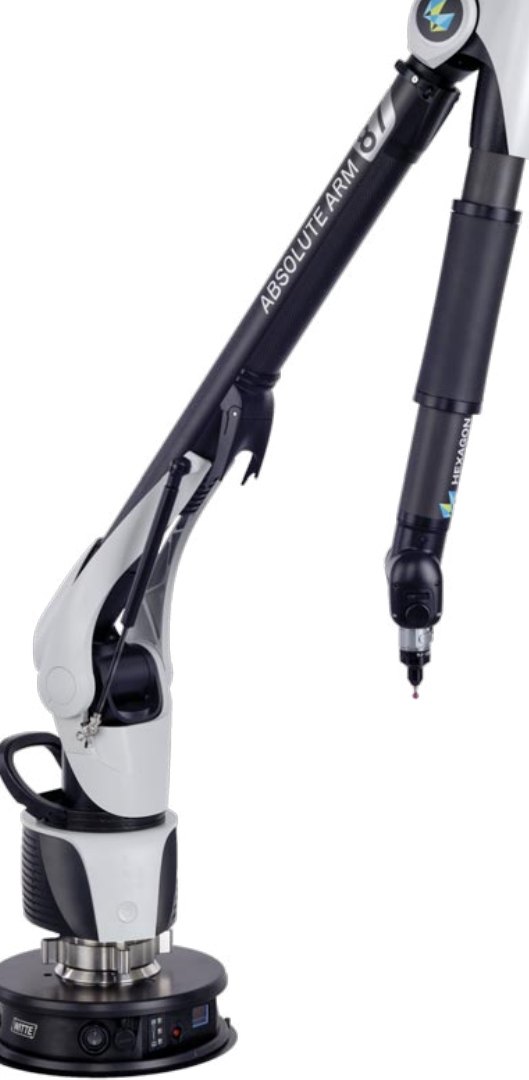

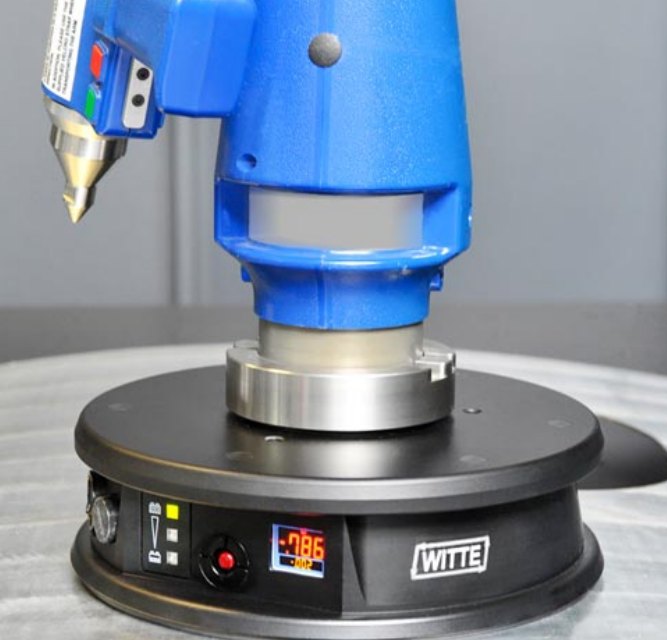

Una placa que se fija por vacío: una bomba a batería la succiona contra la superficie en segundos, y encima se monta el brazo de medición. Sirve para llevar el brazo a la pieza cuando no hay dónde atornillarlo.
No necesita nada más: la bomba, la señalización y el monitoreo van dentro de la propia base, así que funciona lejos de cualquier toma de corriente. Luces y presostato avisan si el agarre se debilita, y si la batería baja del nivel seguro suena una señal.
El sello de doble labio permite fijarla incluso sobre superficies curvas. La parte de arriba viene premaquinada para los adaptadores de brazos de las marcas conocidas.
| Dimensiones | 260 × 80 mm |
|---|---|
| Peso | 3,7 kg |
| Fuerza de agarre | hasta 3250 N a nivel del mar |
| Vacío final | 200 mbar, equivalente al 80% |
| Batería | 12 V, con cargador de 100 a 240 V |
2 herramientas

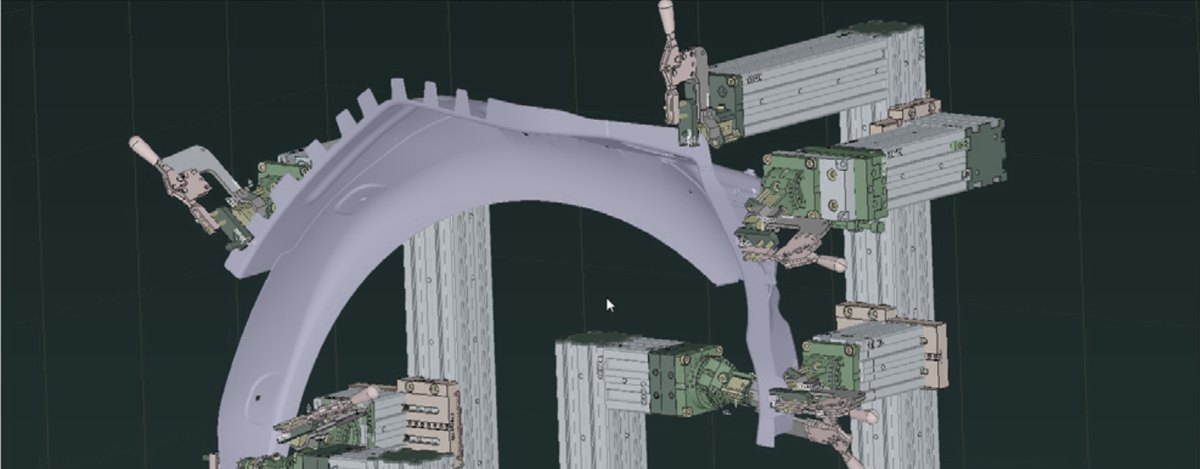

Los elementos ALUFIX y TopPos como partes de CAD. El fixture se diseña en pantalla, con las piezas reales del catálogo, y de ahí sale la lista de partes y la documentación para volver a armarlo igual.
Hay biblioteca para CATIA V5, Unigraphics NX, AutoCAD, y en formatos IGES y STEP. Diseñar en pantalla evita que la máquina de medición esté parada mientras alguien prueba cómo sujetar la pieza.
Usted elige el sistema, el tipo de armado —marco o placa—, el tamaño de retícula y dónde quiere sujetar. El software calcula las soluciones posibles y entrega la lista de partes de cada una.
El diseño se exporta en IGES, STL o VRML, que sirve para programar la medición fuera de línea, o se pasa con macro a CATIA, Unigraphics o AutoCAD.

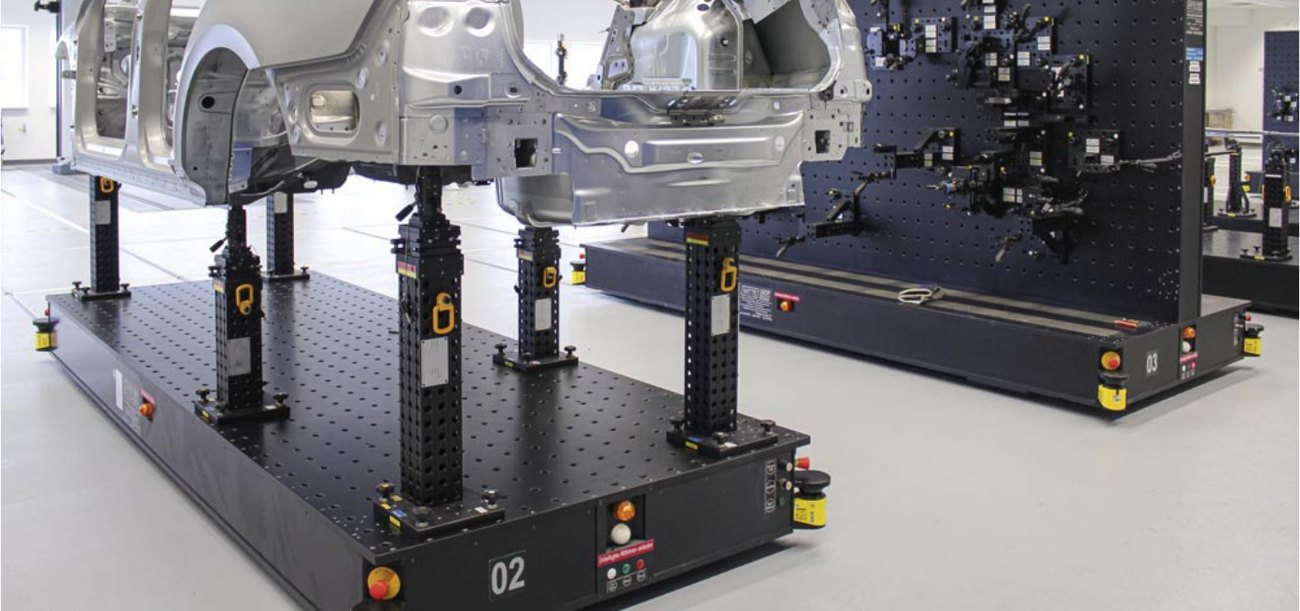

Para piezas grandes, ALUFIX se combina con placas de estructura y columnas intercambiables. Una misma base sirve para montar piezas distintas, partes sueltas, subensambles o el conjunto completo: se cambian las columnas, no el fixture entero.
Ocupa mucho menos espacio de almacén que tener un fixture dedicado por pieza, y las columnas se pueden premedir en un equipo chico antes de montarlas. Hay placas móviles, giratorias y de altura ajustable, hasta modelos autónomos con seguridad integrada.
Mándenos el dibujo o el modelo de su pieza y le proponemos el fixture: qué tamaño de sistema, qué juego y qué elementos le corresponden.
