Medición de herramientas
Preajuste y medición de herramienta para máquinas CNC. Se mide la herramienta fuera de la máquina y los datos se mandan al control: el husillo deja de pararse para medir, y la primera pieza sale buena.
Medir la herramienta dentro del CNC significa parar el husillo: mientras se toca el filo contra un patrón, la máquina no está cortando. En una planta con varios cambios de herramienta por turno, eso es tiempo de producción perdido todos los días.
Con un banco de preajuste, la herramienta se arma, se mide y se etiqueta fuera, mientras la máquina sigue trabajando. Cuando entra al husillo, sus valores ya están en el control, así que la primera pieza sale dentro de tolerancia y no hay que sacrificar una para ajustar.
3 equipos

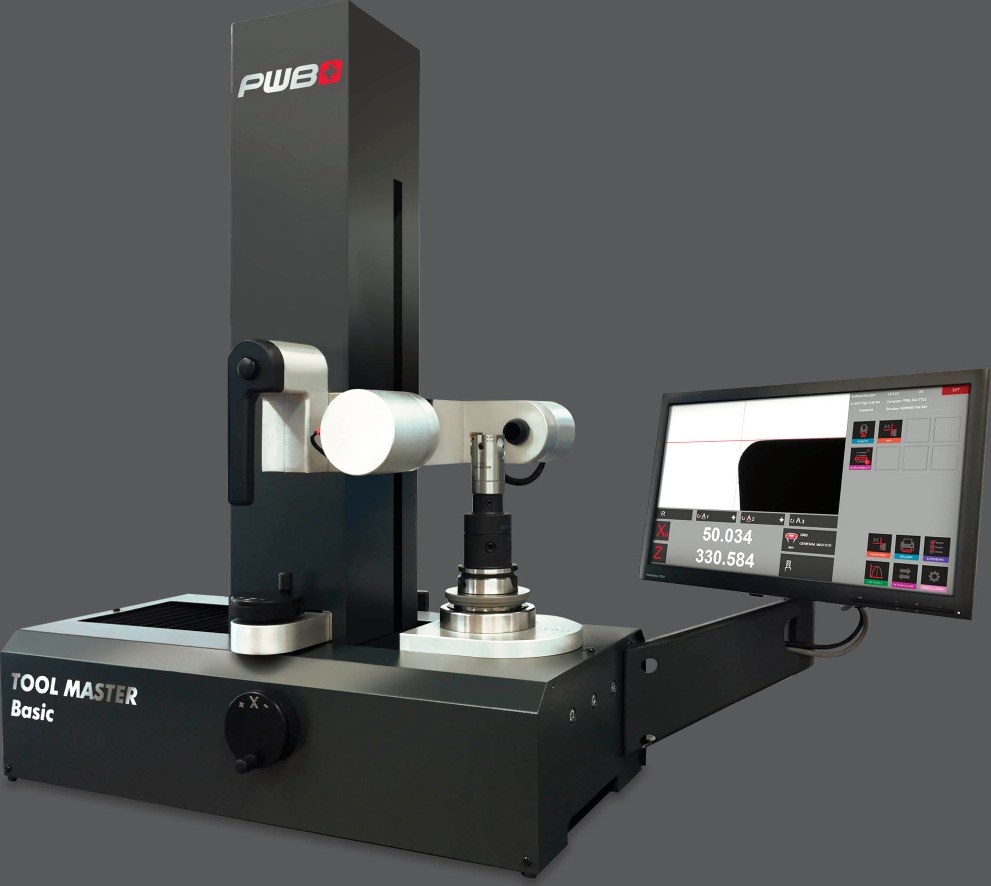

La entrada, para medir en piso
La solución de entrada, con todas las funciones de medición necesarias. Pensada para trabajar directamente en producción, no en un laboratorio.

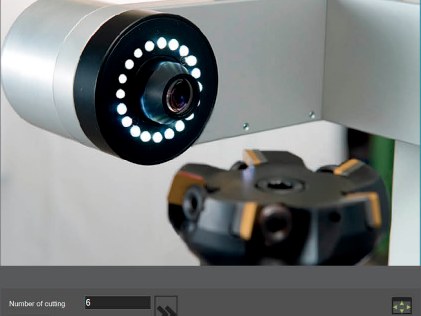

Sujeción neumática, ajuste fino continuo en X y Z con volante por eje, cámara digital CMOS con lente telecéntrico y base de hierro fundido. Husillos ISO 40 o ISO 50 integrados.

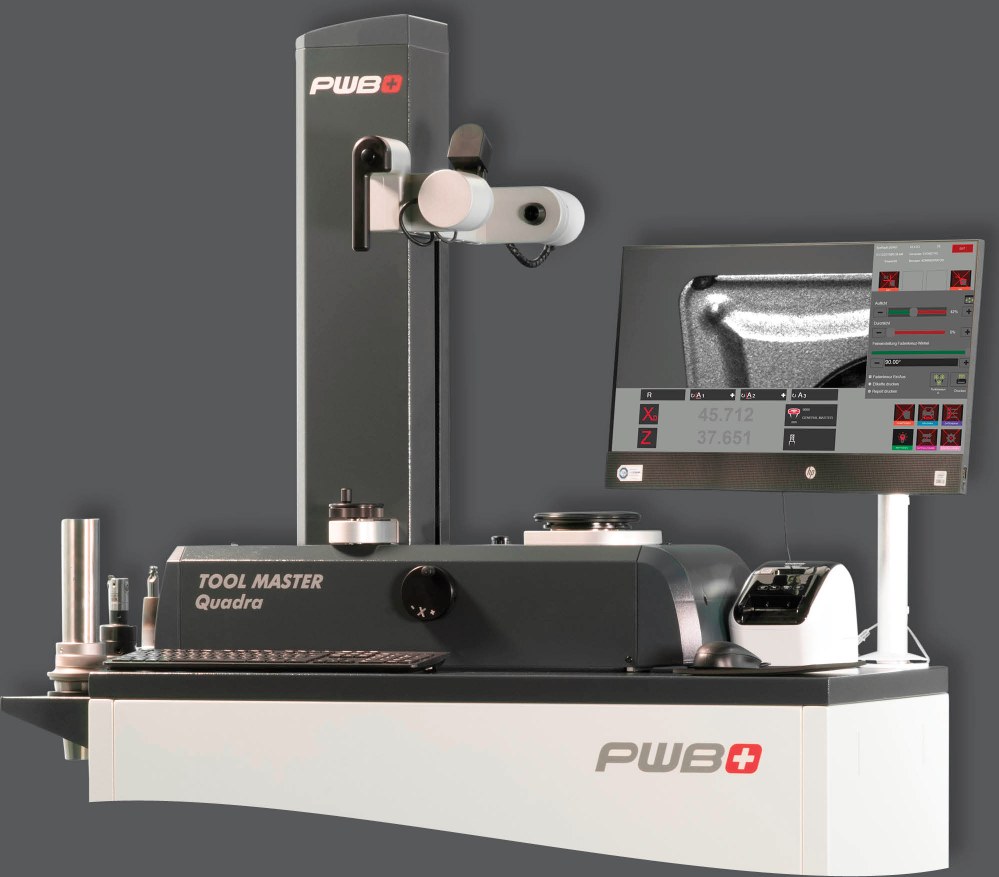

Manual, con las funciones profesionales
Preajuste manual con control en X, Z y C. Agrega enfoque automático del filo, escala de vidrio, desplazamiento del campo de medición y administración de adaptadores y herramientas.
Incluye impresora de etiquetas y enlace a los controles de máquina y a los sistemas de manufactura, para que los datos salgan solos.

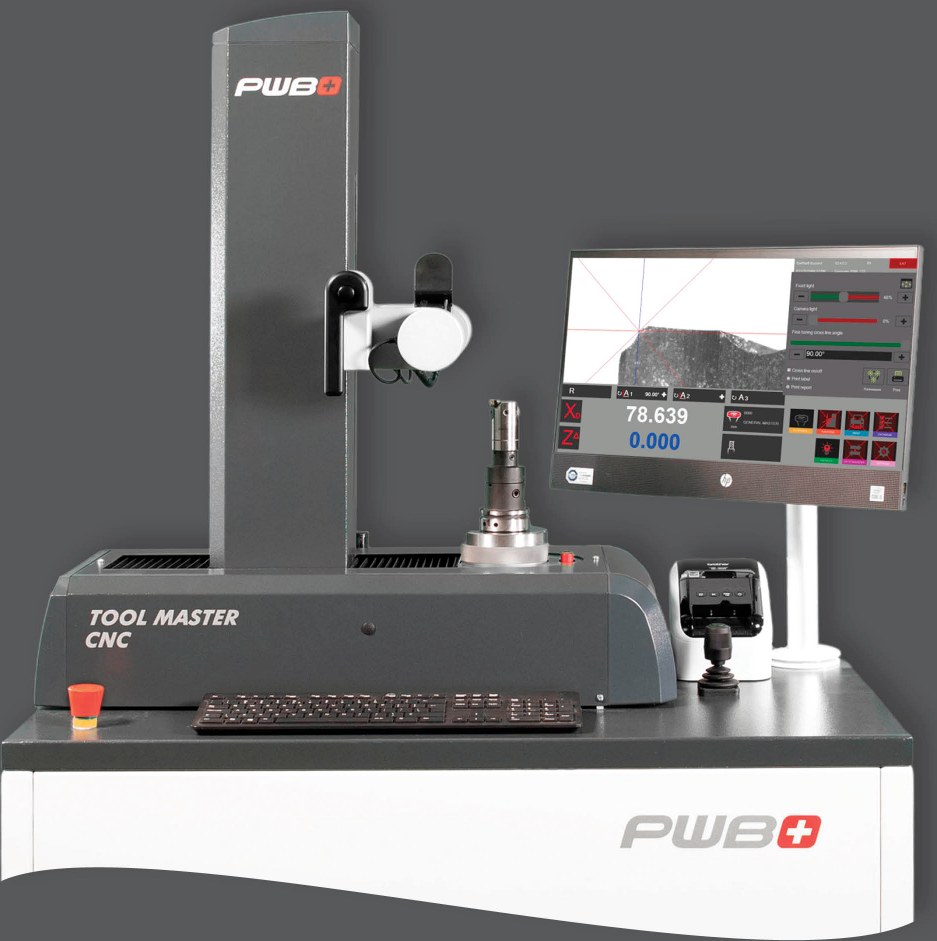

Automático, y configurable a su planta
Control CNC en los ejes X, Z y C, con joystick de funciones programables y ajuste fino motorizado. Husillo de potencia PSE con sujeción rápida: 3 kN en HSK y 1,2 kN en SK.
Memoria de herramientas ilimitada, gestión de herramienta, control de luz LED incidente, impresora térmica con etiquetas e interfaz de soporte en línea. Se configura a la medida de su CNC y se integra a sistemas de manufactura automatizados.
9 diferencias
Los tres miden lo mismo; cambia cuánto trabajo hace el operador y cuánto la máquina.
| Basic | Quadra | CNC | |
|---|---|---|---|
| Ejes | X y Z | X, Z y C | X, Z y C con control CNC |
| Ajuste fino | Volante por eje | Volante por eje | Motorizado |
| Software EyeRay® | Basic | Quadra | CNC |
| Enfoque del filo | Rápido, manual | Autofoco | Autofoco |
| Escala | Neumática, sin escala de vidrio | De vidrio | De vidrio |
| Sujeción de herramienta | Rodamientos de agujas o husillo KV | Rodamientos de agujas o husillo KV | Husillo de potencia PSE, sujeción automática |
| Rango de medición | ø 400 × L 400 o L 600 | ø 400 o 600 × L 400 o 600 | ø 400 o 600 × L 400 o 600 |
| Etiquetas | — | Impresora de etiquetas | Impresora térmica con etiquetas |
| Enlace al control de máquina | — | Sí | Sí, más interfaz EyeRay® |
2 equipos

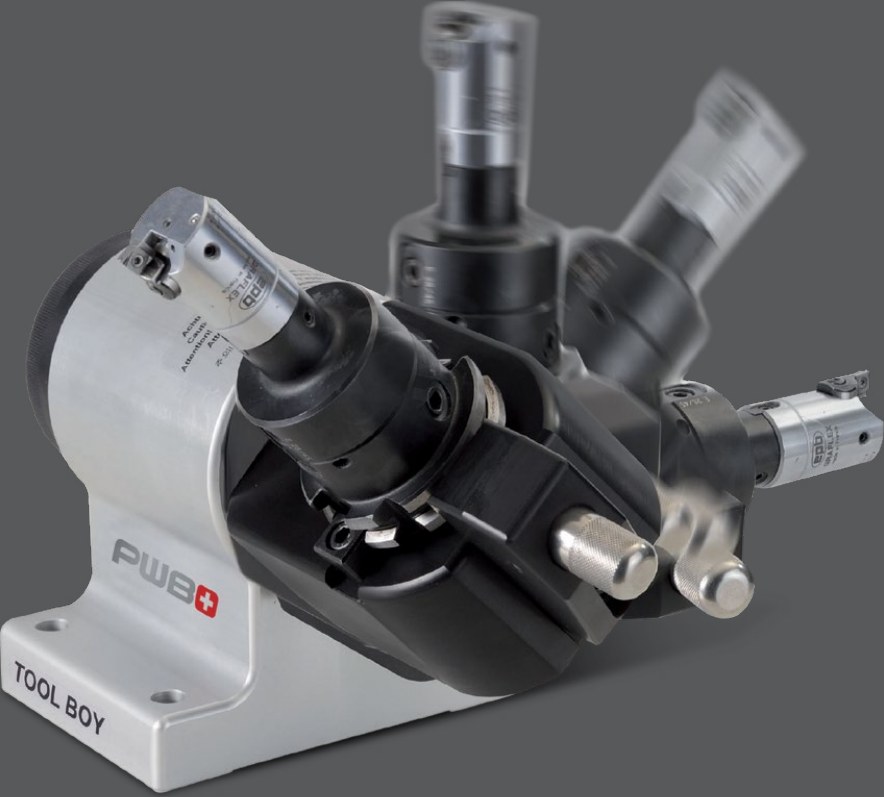

Para armar la herramienta sin dañarla
El dispositivo de montaje para armar y desarmar herramienta. Indexable en 8 posiciones de 45°, así que la herramienta se arma completa sin volver a sujetarla.
Los insertos de DELRIN protegen el cono: no lo marcan ni lo rayan. Hay adaptador para todos los sistemas: DIN 69871 e ISO 30 a 50, HSK-A de 32 a 80, Kennametal KM 32 a 63, Sandvik Capto C3 a C8, y VDI 20 a 50.

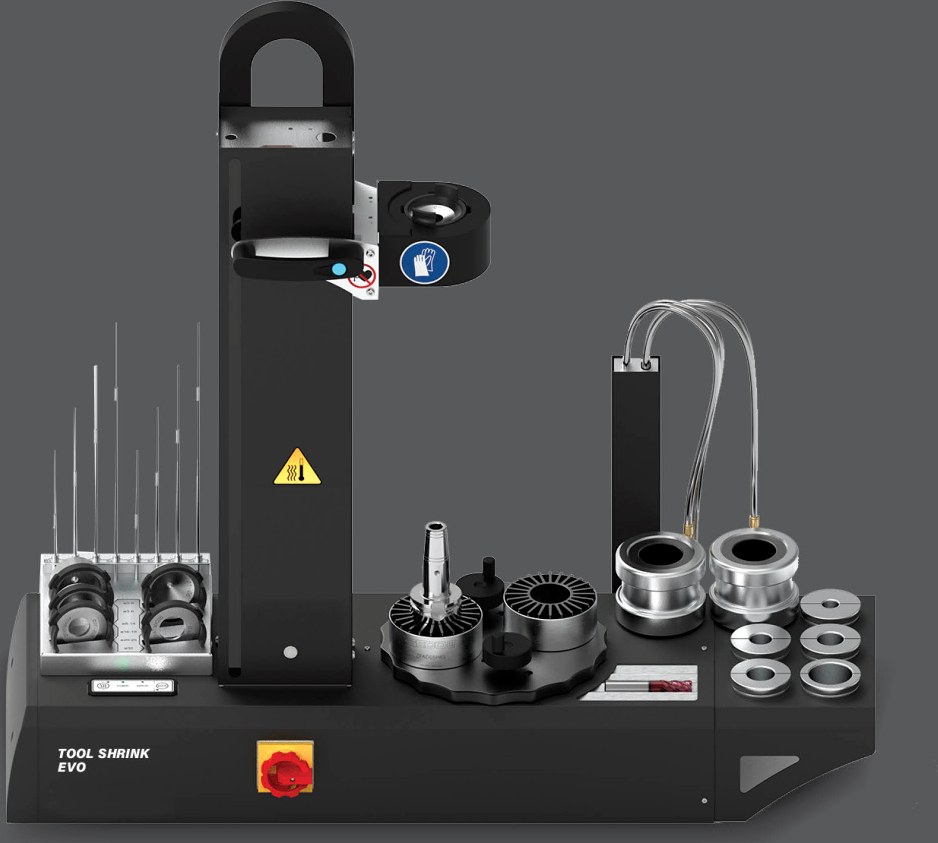

Montaje por contracción térmica
Unidad de inducción para montar y desmontar herramienta en portaherramientas de contracción, de ø3 a 32 mm de zanco, en acero, HSS, metal pesado o carburo. El ciclo de contracción toma de dos a siete segundos, y el enfriamiento tres minutos, o menos de cinco con la unidad de refrigeración opcional.
El calentamiento se concentra en la zona de sujeción, así que el portaherramientas no se sobrecalienta: eso es lo que alarga su vida y evita tener que desecharlo. La rigidez del montaje por contracción permite además subir los datos de corte, y reparte la carga de viruta parejo en el filo.
| Potencia | 20 kW |
|---|---|
| Zanco de herramienta | ø 3 a 32 mm |
| Longitud máx. de contracción | 430 a 490 mm |
| Interfaz máx. de máquina | HSK-A125 |
| Ciclo de contracción | 2 a 7 segundos |
| Enfriamiento | 3 minutos, o menos de 5 con la unidad de refrigeración |
| Dimensiones | 317 × 943 × 920 mm |
| Peso | 50 kg |
Se entrega con 5 topes concentradores de calor, 8 varillas de tope, 2 conos de enfriamiento, guantes e instructivo.

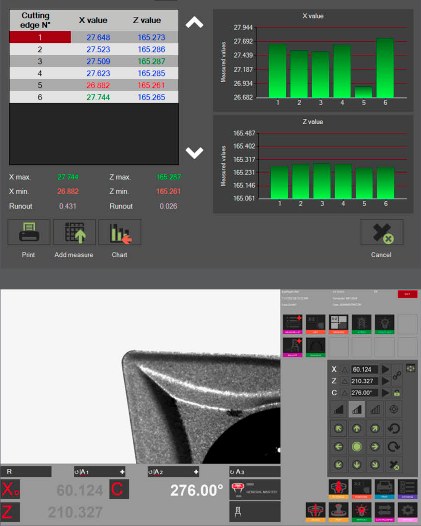

El procesamiento de imagen es de la casa y viene en las tres versiones: Basic, Quadra y CNC. Detecta el filo, mide y compara contra la tolerancia.
En la versión CNC registra cada filo por separado —valor en X y en Z, con su gráfica— y calcula la excentricidad, para ver de un vistazo si una cuchilla está fuera del resto. Los idiomas son seleccionables.
Díganos cuántos cambios de herramienta hace por turno y qué conos maneja. Le decimos qué banco le corresponde y en cuánto se paga.
